单塔多笼循环运行施工电梯

在单根导轨架上循环运行多部梯笼，所有梯笼从导轨架的一侧上行，运行至顶端的“旋转换轨机构”，变换至另一侧轨道，然后向下行驶，梯笼运行至底部的“旋转换轨机构”，再变换至上行侧轨道，如此实现循环运行，从而成倍的提高了单部电梯导轨架的运力，且导轨架的运力随着建筑物高度的增加而增加，极大地降低成本提高功效。同时，对建筑物（如外墙装修幕墙、内筒结构或正式电梯等）施工预留影响小，相比降低了总工期，节约施工成本。

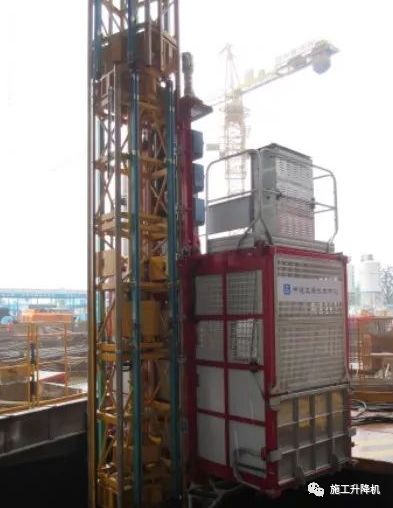

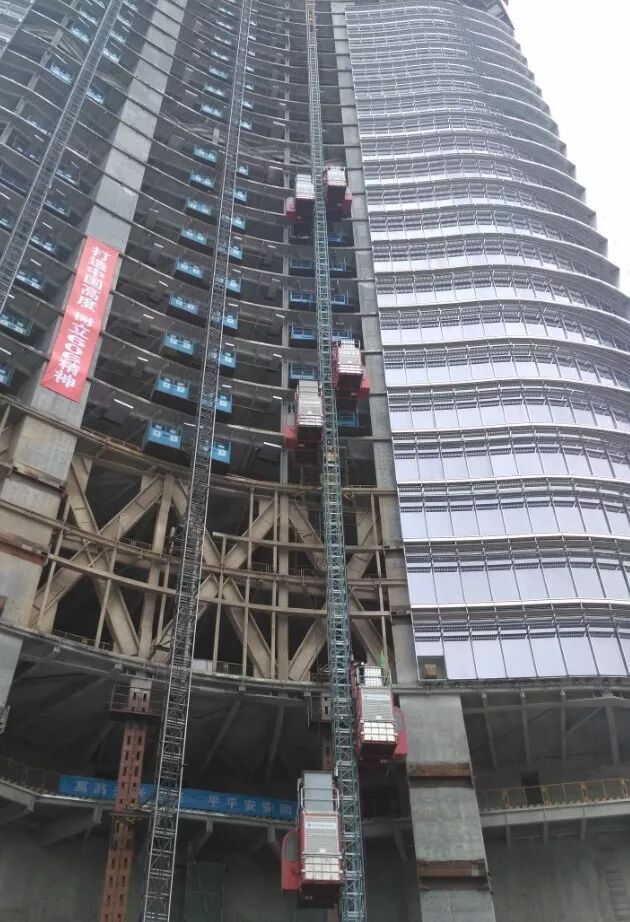

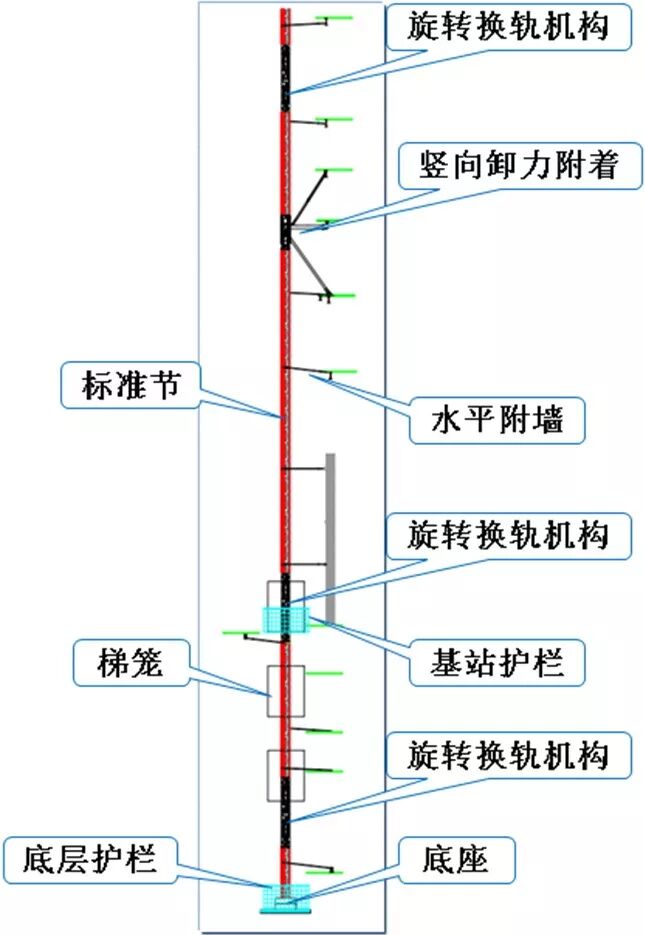

循环电梯总体示意图和现场照片

旋转换轨机构本身构成导轨架的一部分，梯笼运行至旋转换轨机构后，旋转机构带动梯笼沿中心轴线旋转180°至对面轨道上，从而实现梯笼左右侧导轨互换。旋转换轨机构整体结构具有多道防线冗余设计，驱动机构具有结构紧凑传动比大的特点，旋转定位装置具有精度高、安装要求低等特点，旋转电控系统具有适应复杂苛刻施工环境、可靠性高、具备自动检错纠错、高精度转定位检测技术及自动化程度高等特点。

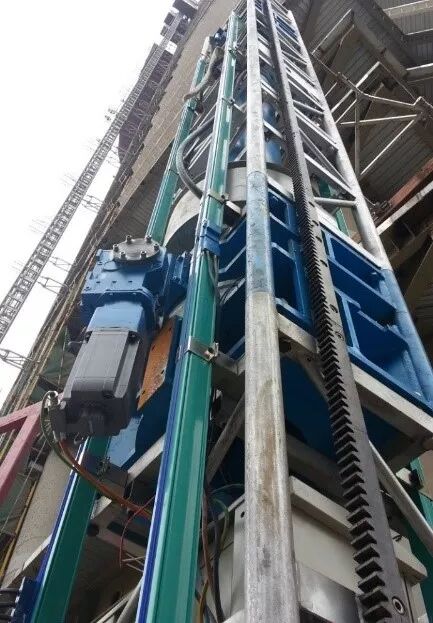

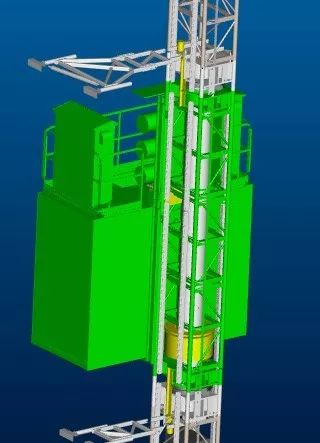

旋转换轨机构模型及现场照片

能对所有梯笼进行集中监控和合理调度管理，具备多级主动安全保障技术，最大化保证循环电梯的运行安全，发挥新型循环电梯的运行潜能，提高功效，节约成本及资源，同时配备了即插即用式的楼层呼叫系统，适应施工现场恶劣环境，方便安装使用和拆卸。

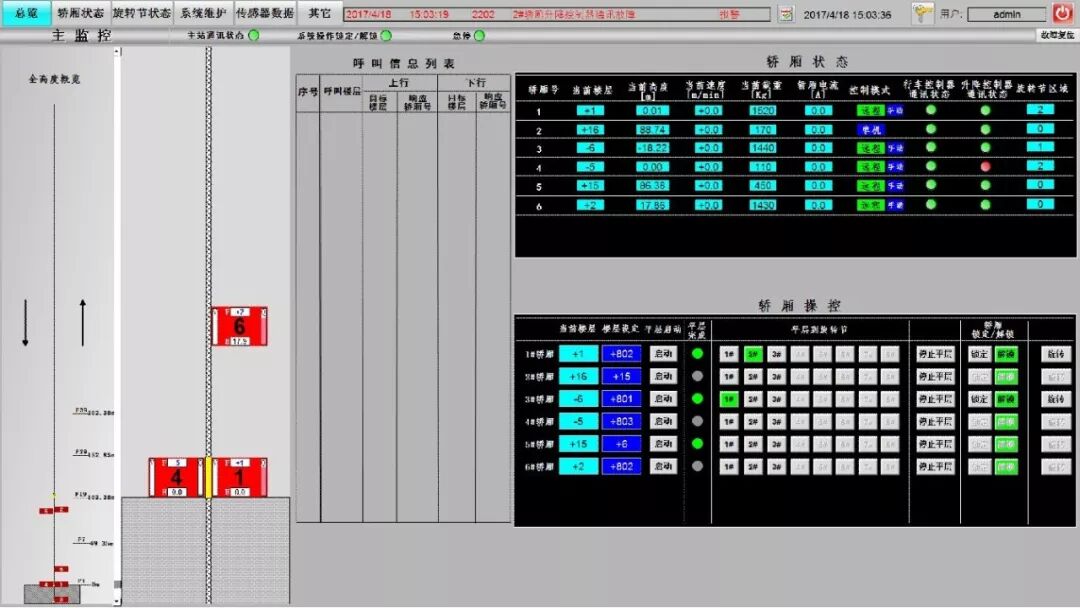

群控调度系统操作界面

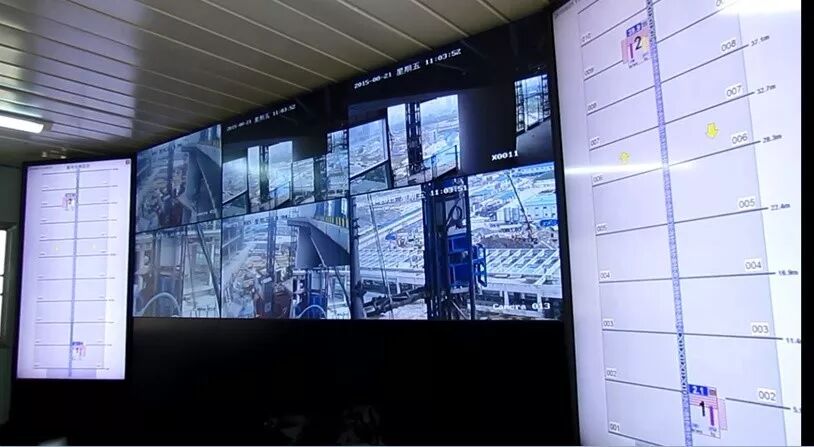

中央监控室照片

循环电梯采用滑触线替代传统拖行电缆供电，并采用690V供电电压。滑触线采用分段供电方式，每段滑触线只对相应区间的电梯进行供电，采用大载流母线电缆将各段滑触线并联起来。从而解决了传统施工电梯拖行电缆易拉断、长距离供电电压降太大、电缆自身重量占据梯笼有效载荷的问题。梯笼的供电问题不再是导轨架无限加高的障碍。同时旋转换轨机构处研发了旋转不间断供电技术，满足梯笼旋转过程中供电不间断的要求。

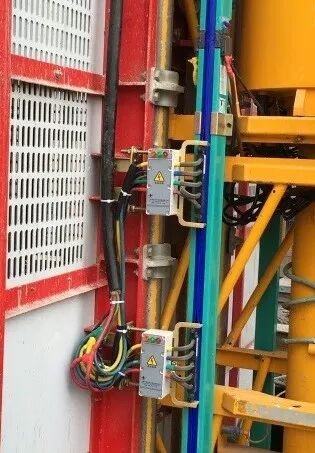

滑触线分段供电现场照片

通过每隔100～200米设置一道竖向附着，将施工电梯导轨架分割成相对独立的若干段。各段的竖向力通过竖向附着分别传递至建筑物，彻底解决了因导轨架搭设高度增加带来的底部标准节壁厚及整体结构自重的增加，理论上导轨架搭设高度不再受限，适应任何高度的超高层建筑。

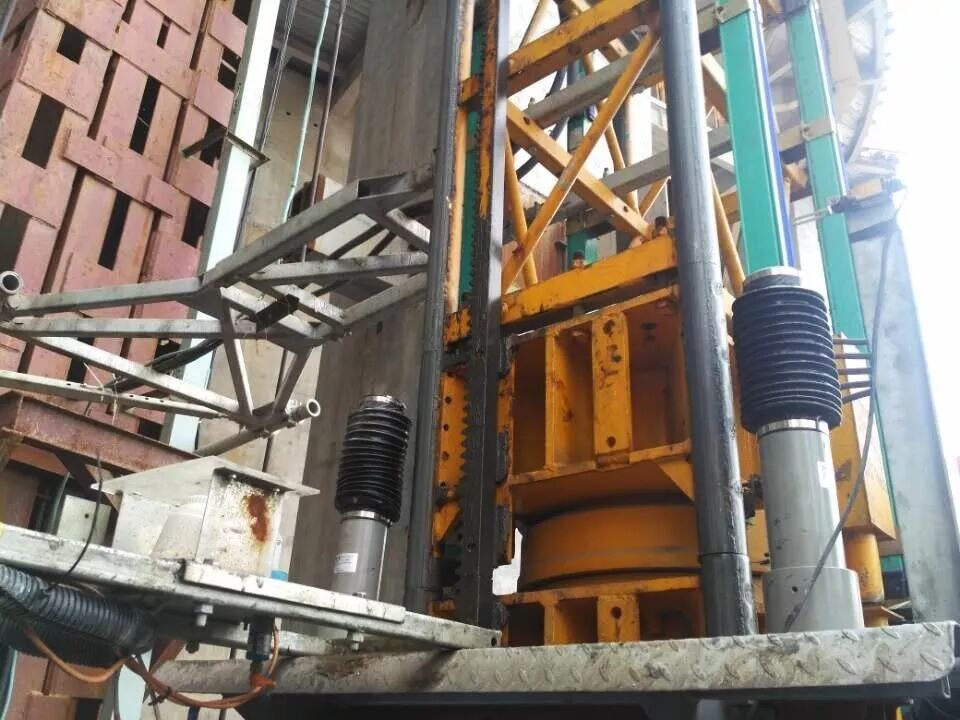

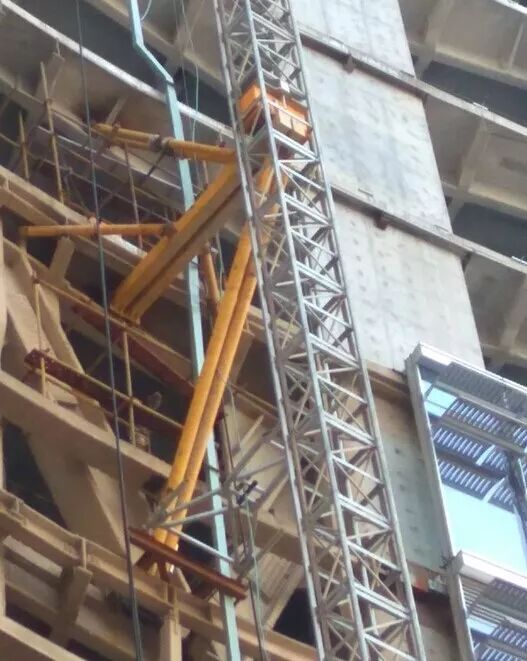

竖向附着现场照片

研发了多重校验的平层定位装置保证梯笼高度信息准确，开发两条单独供电线路的冗余设计保证供电安全，开发旋转不可动及旋转排他性保证旋转节旋转安全。通过多重安全保证技术，防止梯笼在运行过程中出现相互碰撞及由于误操作造成的事故，充分保证了新型电梯的运行安全。

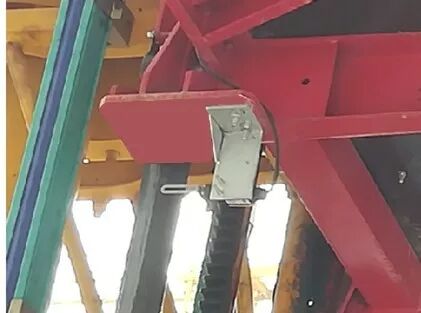

防撞安全装置现场照片
